电厂＃6机停机时负荷大幅波动事件

1、事件经过

（1）1月6日1:16:30时，＃6机按计划发停机令，约一分钟后，运行当班人员发现切换站有明显节流声，查看油压在3～5bar之间大幅波动，轻油小金属滤前后压力表、流量计出口压力表也在波动。

（2）运行当班人员立即赶到机头控制室，发现电气盘上有功功率表在9～45MW之间大幅摆动，无功有5Mvar左右摆动，励磁电流、电压也有波动，立即汇报单元长、值长核实三控监视情况。

（3）1:18:26时，当班值班员接令“紧急停机，就地打闸”。机组报警信号指示正确，滑油压力、过临界振动正常。

（4）事后检修对机组进行检查，并未发现能引起负荷波动任何设备缺陷，此现象以前多次出现，确认设备完好后，开机正常。

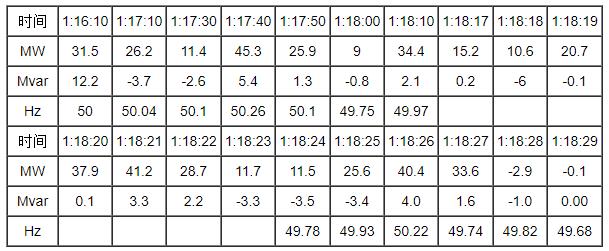

（5）MarkV事故跳闸记录如下:

2、原因分析

（1）从故障录波打印数据分析，停机令发出后，无功在一分钟内从12.2Mvar降到-3.7Mvar，有功从31.5MW降到26.2MW，仅仅20秒后有功又升到45.3MW,无功也升到5.4Mvar，接着功率又下降，这样反复震荡从1:17:10开始至1:18:28手动停机。初步分析认为:无功下降太快，导致发电机运行到稳定边界附近（90度），负荷控制系统也正好工作在边界，不能将有功稳住引起大幅振荡的可能性较大。

（2）该机组从投运以来，在停机过程中已出现过多次负荷大幅波动现象，电厂历年来多次长时间详细检查、调试，还请GE专家来现场分析检查，均未找到故障的真正原因。除＃7机出现过一次类似现象外，其它机组未曾出现过此类现象，因此不排除燃机控制系统在停机的动态调节过程中，调节特性存在不足，可能造成有功大幅波动。

3、防范措施

（1）机组停机程序设计上一发停机令无功15秒就降到0，在现场无法修改。停机时先预选负荷到5MW，同时控制无功在正常值后才打停机令，观察负荷变化情况。

（2）热控分部联系GE公司修改停机时无功控制程序；

（3）机组运行中出现影响主设备安全的异常时，运行当班人员应当果断处理，避免事故扩大。

（4）运行部近期对全员进行安全教育并明确事故处理原则。
